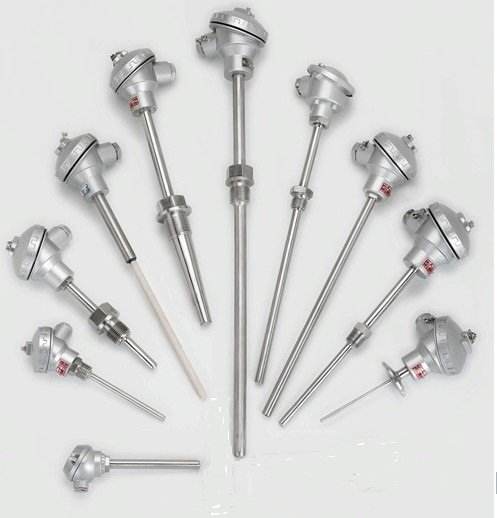

ZRN-WZP-PT100温度传感器

ZRN-WZP-WZ-PT100温度传感器

加入时间:2008/11/27 22:10:11
∷产品简介∷


概述:ZRN-WZP-WZ系列螺纹连接pt100温度传感器由接线盒、固定螺纹和保护管三部分组成。产品可广泛应用测量气温、液体温度、油温及物体表面温度等

铂热电阻元件作为一种温度传感器,其工作原理是在温度作用下,铂电阻丝的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系,偏差极小且随着时间的增长,偏差可以忽略,且电气性能稳定.温度传感器、热电偶、热电阻的插入深度、安装深度请参阅《温度传感器安装方法》一文。



型 号
技 术 参 数
结 构 示 意 图
ZRN-WZP-WZ

1. 铂电阻:Pt100、Pt500、Pt1000

测温范围:(-80~500)℃

2. 常用精度等级:

A级:±(0.15+0.002|t|)℃

B级:±(0.30+0.005|t|)℃

|t|---实测温度的绝对值

3. 无特殊说明, C=L + 150(冷端),也可指定

4. 常压,对于存在压力的工况,请注明压力大小
有冷端 无冷端





选  型 表
ZRN-WZP-WZ

铂热电阻型号

B
1=Pt100 5=Pt500 10=Pt1000
传感器类型

T
1=-50~80 2=0~100 2=-50~200 3=-50~250 指定
温度范围(℃)

P
B=B级 A=A级 指定
传感器精度

N
0=无 150=150(标准供货产品)
指定
是否有冷端
C
100=100 250=250
350=350 600=600 指定
保护管总长度(mm)
D
4=4 8=8 12=12 16=16 指定
保护管直径
M
5=M5×0.8 8=M8×1
10=M10×1 12=M12×1.5
16=M16×1.5
指定
螺纹规格
S
1=SUS321 4=SUS304 6=SUS316 指定
保护管材质

E
2=两线 3=三线 4=四线
引线线制

G
1=防喷式
2=防水式 指定
接线盒类型

Z
0=无,可不填
2=铠装式
3=防腐处理
指定
特殊要求
备注对于用户指定的参数要求,直接以数字或文字标注出来即可。
选型举例WZP-A -B1- T3- PA- N0/C350/D4/M10/S4- E3- G2
说明: PT100,测温范围-50~200℃,精度A级,三线制,保护管直径4mm,长度350mm,接线盒为防水式




WZ系列工业用热电阻作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,用
以直接测量或控制各种生产过程中-200℃-500℃范围内的液体,蒸汽和气体介质以及固体表面的温度.
热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的.当被测介体中有温度剃度存在时,所测的
温度是感温元件所在范围介质中的平均温度.
尽管各种热电阻的外形差异很大,但是它们的基本结构却大致相似,一般有感温元件,绝缘套管,保护管,和接线盒等主要部
分组成
特点
·压簧式感温元件,抗振性能好;
·测温精度高;
·机械强度高,耐压性能好;
·进口薄膜电阻元件,性能可靠稳定。
工作原理
热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出
阻值所对应的温度值。
主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常温绝缘电阻
热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电
阻>100MΩ。
测量温度及允差




型 号
分 度号
测温范围
精度等级
允许误差
WZP
Pt100
-200-+500
A级
±(0.15+0.002) ltl
B级
±(0.30+0.005) ltl
WZC
Cu50 Cu100
-50-+100
---
±(0.30+0.005) ltl

WB一体化温度变送器是一种接触式测量温度的现场用仪表,通常与其相应的二次仪表或计算机采集测量系统配套使用,可准确测量生产工作过程中各种介质或物体的温度(使用范围 -200℃~1600℃)。
WB一体化温度变送器是在装配式温度传感器的防水或隔爆接线盒内装入放大变送模块,与传感器连接形成一体化,输出标准4~20mA DC(两线制)。JWB防爆一体化温度变送器,同时满足隔爆d II BT4和本安iaII CT5的防爆性能(本安必须配安全栅)。
本系列产品参照国家颁布的相关GB标准和JJG规程的相关内容,同时参照并符合IEC相关文件标准,并参考国内外同类产品的优点进行优化设计,使整个产品更加可靠、精确,非常适合各种环境现场的温度测量。

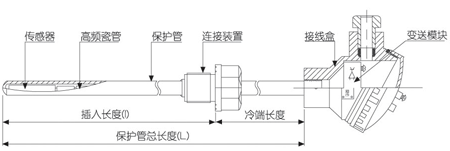

1、基本结构:传感器+(连接装置+接线盒+保护管)+变送模块
2、长度表示方法:L=保护管总长×插入长度(单位:mm,密封面以下为插入长度)
3、冷端长度的确定:由于确定了保护管的总长度和插入长度,也就确定了保护管非插入部分的长度,即冷端长度。冷端长度标准为150mm;低于125℃的温度测量,看温度对冷端影响情况可以适当加长,如250mm或者300mm。
4、冷端长度的用途:
a、变送模块的工作温度为-10~75℃,通过冷端长度使温度场到接线盒之间的传导和辐射温度降低,保护了变送模块的电路。
b、如果采用热电偶传感器就必须要有冷端长度。
c、保护接线端和线缆。


输  出:二线制4~20mADC
供  电:24VDC (12V~36VDC)
精  度:A级0.2%; B级0.5%
负  载:≥650Ω(24VDC)
输出保护:传感器开路时输出≤25mA,传感器短路时输出≤3.8mA
量  程:根据使用需求选择并定义。请参考 57页 *
安装形式:根据使用需求选择并定义。请参考52-55 页 *
功能结构:根据使用需求选择并定义。请参考56-57页 *
保护管长度:根据使用需求选择并定义。请参考 51页 *
(注:加*号的内容,定货时必须明确。)
