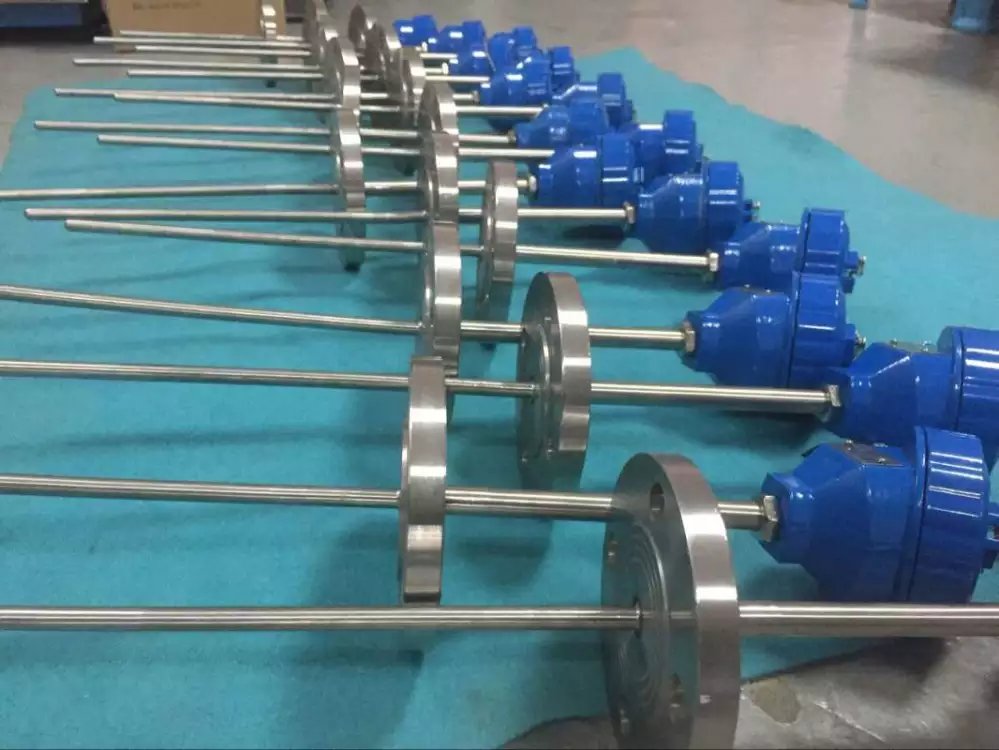

ZRN-WZP-F防爆型温度传感器

∷防爆型温度传感器产品简介∷
    工业用防爆温度传感器作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。
我公司生产的化工专用防爆热电偶、防爆热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造,热电特性符合国际IEC标准,并经国家仪器仪表防爆安全监督站测试合格.防爆热电偶 ,防爆热电阻的结构、原理与装配方式基本相同,主要区别是隔爆产品接线盒(外壳)在设计上采用高强度铝合金压铸而成,并具有足够的内部空间,壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散--传爆.只要用户严格遵守产品使用规则,防爆热电阻产品就能达到可靠的防爆效果。

防爆型温度传感器特点
压簧式感温元件,抗振性能好;
测量精确度高;
毋须补偿导线,节省费用;
进口薄膜电阻元件,性能可靠稳定。

防爆型温度传感器工作原理
防爆热电阻是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。

主要技术参数

产品执行标准
IEC751
 JB/T18622-1997 JB/T8623-1997 JB/T5518-91
常温绝缘电阻
防爆型热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。

测量范围及允差

型号
分度号
测温范围
精度等级
允许误差
ZRN-WZFP
Pt100
-200-+500
A级
±(0.15+0.002) ltl
B级
±(0.30+0.005) ltl
ZRN-WZFC
Cu50 Cu100
-50-+100
---
±(0.30+0.005) ltl

型号命名方式
  型
ZRN-WZF

防爆温度传感器

T
1=-50~100 2=-50~200 3=-50~250 指定
温度范围(℃)

P
5=0.5% 2=0.2% 1=0.1%
传感器精度

V□
1=pt00 2=4~20mA 3=0-5V 4=RS485
输出信号

C
100=100 150=150 350=350
550=550 600=600
指定
保护管总长度(mm)
D
4=4 8=8 12=12 16=16 指定
保护管直径(mm)
S
1=SUS321 4=SUS304 6=SUS316  指定
螺纹部分材质

N□□
A=无连接
B=螺纹连接,无冷端
C=螺纹连接,有冷端
D=卡套螺纹连接
E=活动法兰连接
F=固定法兰连接
指定
详见螺纹与法兰规格表
过程连接类型

G
1=隔离防爆型
2=本安防爆型
防爆类型

Z
0=无,可不填
2=铠装式
3=防腐处理
指定
特殊要求
备注对于用户指定的参数要求,直接以数字或文字标注出来即可。
选型举例ZRN-WZF -T2- P5- V1- C350/D8/S4 -NCM16 - G1
说明: 测温范围-50~200℃,精度0.5%,保护管直径8mm, 输出4-20mA, 保护管总长350mm,
螺纹规格 M16×1.5 隔离防爆型
