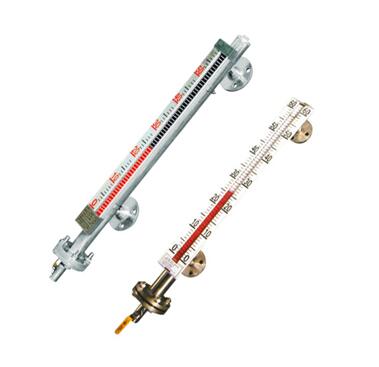

ZRN-UHZ-A磁翻板液位计、ZRN-UHZ型系列磁性浮子式翻板(翻柱)液位计是一种拆装快捷方便,安装方位,中心距可任意选择,观察方向可任意改动,并且现场指示的可视度大,并且有结构合理,便于安装调试,维护量小,价格低等优点.是当前石油、化工、冶金、电力、医药等行业中，对各种塔、罐、槽、箱、反应釜等容器中介质的液位进行检测和监控的最理想的测量仪表。
我单位根据各行业的具体情况，研制出各种性能的UHC型系列磁性浮子式翻板(翻柱)液位计，按装方式有侧装型、内浮球侧装型、插入型等方式。其中有就地显示，就地显示兼电远传，上下限报警，夹套型、耐高温、耐高压、耐腐蚀等各种规格，以满足广大用户的需要。

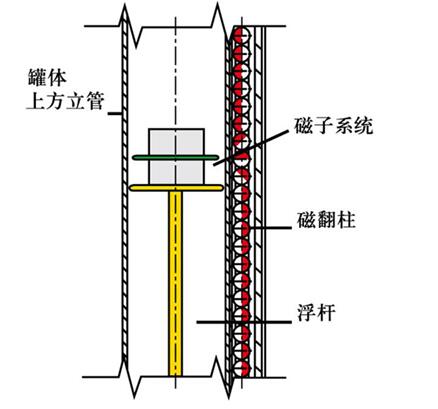

1.ZRN-UHZ-A磁翻板液位计基型系列磁性浮子液位计的结构与工作原理图
如图1所示ZRN-UHZ-A磁翻板液位计、磁浮子液位计，结构组成有主体管、磁浮子、连接法兰、指示器、排污法兰、排污阀。是以磁浮子内磁钢为感测部位，并通过磁浮子的耦合作用来反映液面或界面的测量仪表。工作原理以主体内磁浮子随液位的升降而上下运动，同时驱使主体管外指示器内的双色翻板或翻柱翻转，有液位时转示红色、无液位时转示黑色(白色)。红色和黑色(白色)色带间的界线即代表液位高度。在指示器左侧或两侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
2.ZRN-UHZ-A磁翻板液位计基本参数
测量范围L：200～12000mm
测量精度：±10mm
介质温度：0～480℃
介质比重：≥0.4
使用压力:0～32Mpa
介质粘度:≤0.02Pa.S
连接法兰：按技术参数
技术参数：按设计或用户要求
注：Dφ48～89
D1φ115～φ200(根据压力而定)
L1<300时，液位计受安装环境影响,
订货时应明显提出.
3.ZRN-UHZ-A磁翻板液位计安装
3.1首先查看液位计标牌数据与订货要求是否相符，距离液位计周围500mm内不能有磁性，否则会影响液位计正常工作。
3.2液位计与容器之间应装有截止阀，以便检修及清洗时切断物料，测量范围>4m时应在容器上加支撑点和液位计上的支撑点连接加固，连接方式有法兰或连接件。主体安装必须垂直，误差<3度。
3.3打开排污法兰盖，轻轻放入磁浮子，注意箭头向上(重端向上)，切莫装反。装上密封垫及法兰盖，螺丝均匀拧紧。将液位计与容器接口法兰之间加装截止阀、密封垫将对接螺丝均匀拧紧。
